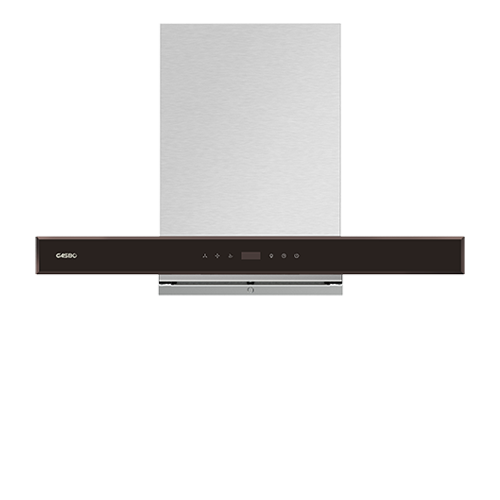

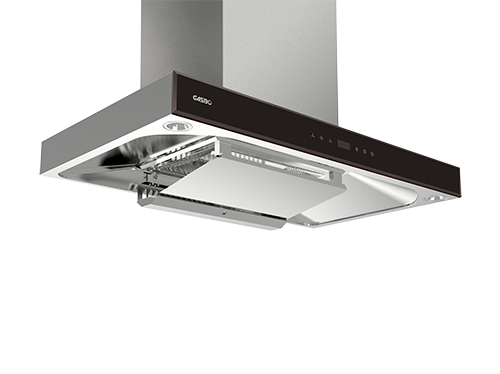

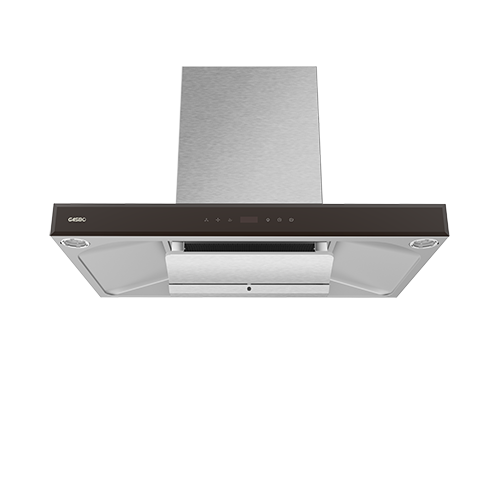

产品简介 1、整体拉伸SUS201不锈钢集烟腔及茶色磨边玻璃2、单电机上置风柜，分区控压系统，标称18立方风量3、三速六键带屏触摸开关界面，带爆炒功能，爆炒可达20立方风量4、茶色全钢化玻璃操作面板，简洁大方易清洁5、独创专利式分区控压导烟网，内附加筛网式滤油网，外201不锈钢内高档亮光黑，油烟不滴不漏6、专利圆形LED照明灯，拆装方便，灯光柔和不刺眼7、后板、箱体、风柜系统喷涂灰色，标配430不锈钢单装饰罩
产品型号 CXW-220-P08 整机功率 224W 标称风量 18m3/min 标称噪音 ≤70dB(A)) 最大静压 ≥320Pa 全压效率 ≥23% 能效等级 一级能效 开关 6键触摸开关 产品尺寸(宽深高) 896×525×628mm 围板尺寸(宽深高) 380×340×503mm 产地 中山 产品型号 CXW-220-P08 整机功率 224W 标称风量 18m3/min 标称噪音 ≤70dB(A)) 最大静压 ≥320Pa 全压效率 ≥23% 能效等级 一级能效 开关 6键触摸开关 产品尺寸(宽深高) 896×525×628mm 围板尺寸(宽深高) 380×340×503mm 产地 中山
按右图挂板的尺寸所示在墙面的相应位置上准确确定安装孔的位置，用钻头在孔位置上钻出安装孔，并牢固埋设塑料膨胀管，然后将配备的木螺钉紧固挂板。 按右图所示，卸下箱体顶部出风口组件处十字槽盘头螺钉，然后对好出风口组件和出风口密封垫的孔位，分别用卸下的螺钉将出风口组件紧固在箱体上。 将烟管印有Φ173mm的一端嵌套在出风口组件上，用固定螺钉横向固定烟管，使烟管不松脱。 将整机托起，箱体背面的挂孔对准安装挂板上的挂钩挂稳，然后将配件袋里的油烟机防脱落支架安装到对应的安装孔位上，防止吸油烟机意外脱落。 取出围板，拆掉吸油烟机背后顶端四颗预锁的螺钉，将围板套在烟机顶部方台上，对准背后四个安装孔，用拆掉的螺钉将围板固定。再将围板固定条锁在围板顶端。 如果您需要将烟管直接连接到公共烟道，请不要将烟管插入公共烟道太深，以免影响排烟效果。 如果您将烟管直接连接到室外，请将烟管伸出墙外至少30mm，且其出风口应稍微朝下，以免雨水倒灌。
