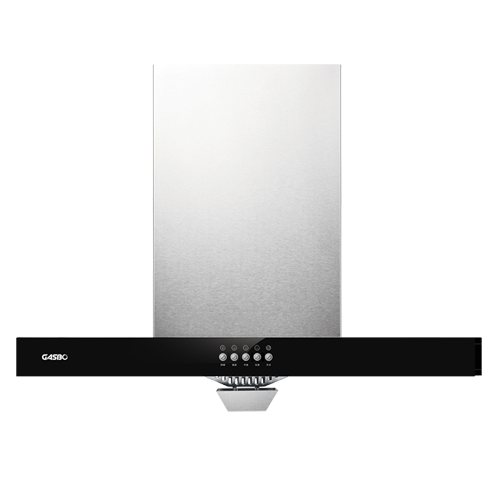

1、品质可靠,经久耐用: 高等级不锈钢机身;原厂设计电机,三速全铜线电机,品质可靠,经久耐用。 2、强劲吸力,不留余烟: 16m³/min风量,吸力强劲,快速抽走油烟;900MM集烟腔,大拢烟设计,不留余烟。 3、高效畅吸,吸排顺畅: 特有“高效畅吸”风道,油烟快速抽走,超宽域进出风口,吸得多排得更多。 4、一体成型,清洁无忧: 机体一次冲压成型,不漏油;航空级钛铝合金材质,有效冷凝、一清即洁。 5、设计时尚,经典之作: 高雅触摸操控面板,大方美观、不渗油;5键触摸开关,大气时尚。
产品型号 CXW-245-P03S 整机功率 250W 标称风量 16±1m3/min 标称噪音 ≤69dB(A) 最大静压 ≥330Pa 全压效率 ≥23% 能效等级 一级能效 开关 5键机械开关 产品尺寸(宽深高) 895×520×650mm 围板尺寸(宽深高) 390×315×520mm 产地 中山 产品型号 CXW-245-P03S 整机功率 250W 标称风量 16±1m3/min 标称噪音 ≤69dB(A) 最大静压 ≥330Pa 全压效率 ≥23% 能效等级 一级能效 开关 5键机械开关 产品尺寸(宽深高) 895×520×650mm 围板尺寸(宽深高) 390×315×520mm 产地 中山
按右图挂板的尺寸所示在墙面的相应位置上准确确定安装孔的位置,用钻头在孔位置上钻出安装孔,并牢固埋设塑料膨胀管,然后将配备的木螺钉紧固挂板。 按右图所示,卸下箱体顶部出风口组件处十字槽盘头螺钉,然后对好出风口组件和出风口密封垫的孔位,分别用卸下的螺钉将出风口组件紧固在箱体上。 将烟管印有Φ173mm的一端嵌套在出风口组件上,用固定螺钉横向固定烟管,使烟管不松脱。 将整机托起,箱体背面的挂孔对准安装挂板上的挂钩挂稳,然后将配件袋里的油烟机防脱落支架安装到对应的安装孔位上,防止吸油烟机意外脱落。 取出围板,拆掉吸油烟机背后顶端四颗预锁的螺钉,将围板套在烟机顶部方台上,对准背后四个安装孔,用拆掉的螺钉将围板固定。再将围板固定条锁在围板顶端。 如果您需要将烟管直接连接到公共烟道,请不要将烟管插入公共烟道太深,以免影响排烟效果。 如果您将烟管直接连接到室外,请将烟管伸出墙外至少30mm,且其出风口应稍微朝下,以免雨水倒灌。
